壓力變送器輸出信號不穩

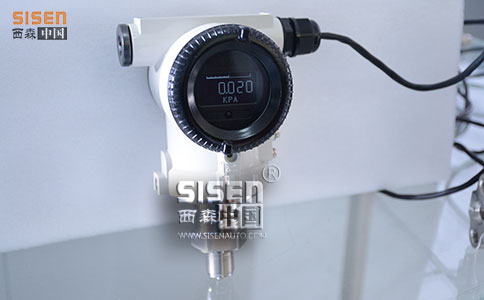

(1)測量氫氣壓力的壓力變送器輸出信號不穩

故障檢查、分析

輸出信號不穩的原因有以下幾種:

①壓力源本身是一個不穩定的壓力；

②儀表或壓力傳感器抗干擾能力不強；

③傳感器接線不牢；

④傳感器本身振動很厲害；

⑤傳感器故障。

通過判斷發現該儀表的傳感器故障。

故障處理

更換變送器。

(2)壓力變送器接電無輸出

故障檢查、分析

變送器接電無輸出可能的原因有:

①接錯線（儀表和傳感器都要檢查）；

②導線本身的斷路或短路；

③電源無輸出或電源不匹配；

④儀表損壞或儀表不匹配；

⑤傳感器損壞。

通過判斷發現該儀表的4?20mA的信號線接反。

故障處理

將信號線更換過來。

DCS顯示壓力與現場實際不符

①某裝置一臺壓力變送器現場指示壓力與控制室DCS畫面指示不相符。

故障檢查、分析

壓力變送器接線盒進水造成線間絕緣嚴重下降，使其輸出電流值發生變化，所以DCS指示值不準確。經檢查現場壓力變送器接線盒進水。

故障處理

清除接線盒內積水后壓力指示恢復正常。

②某裝置一臺壓力變送器壓力指示現場與DCS顯示不符。

故障檢查、分析

首先檢查變送器，拆回進行打壓檢定，檢定數據證明變送器無超差。而且現場工藝壓力表顯示與現場變送器的小表頭指示基本相同，因此可以判定為DCS系統組態或輸入卡有問題。檢査DCS系統組態中的量程參數與現場變送器一致，發現輸入特性有誤，將線性（LINE)組態為開方（SQUARE)。

故障處理

將輸入特性改為線性后DCS顯示與現場實際相符。

③某裝置一臺壓力變送器（E+H智能壓力變送器）表頭指示與DCS指示對不上。

故障檢査、分析

分析壓力變送器電路故障或安全柵故障或 DCS輸入卡超差。檢査安全柵和DCS輸入卡無問題，在對儀表進行檢査時發現表頭指示能與DCS—致，但用萬用表測量電流值卻不符。

故障處理

更換此表的主板故障消失。

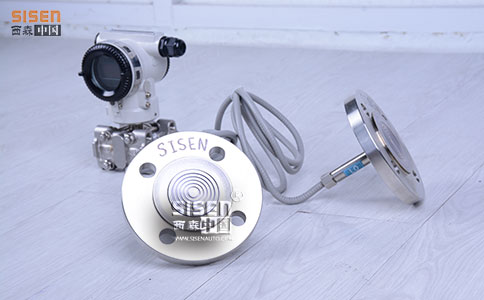

④現場示值與控制室顯示相反。

一塊遠傳壓力表，因需要移走，重裝表頭，裝上后調校，無壓力時，現場顯示“0”，控制室卻顯示“滿量程”；加壓時，現場示值增加，控制室顯示值反而降低，調整調零回路的W1、W2電位器不起作用。

故障檢查、分析

對照電路圖査找，査出是測量裝置中差動變壓器的次級輸出線的極性與原裝儀表相反。

故障處理

將兩根輸出線調換位置后，故障消除。
