水流量測量的特點

   a.被測流體溫度不很高。當流量計安裝在熱交換器液體入口處時，流體溫度一般不高于140℃，安裝在熱交換器液體出口處時，流體溫度更低。

  b.被測流體壓力也不很高。在樓宇供熱系統中，為了將熱水送到最高層，有時壓力高一些;在地面管網供熱系統中，壓力最高也就是1MPa多一些。

  c.管徑大小不等。最小的用戶，管徑僅為DN20~DN40，而大口徑流量計有時達lm左右。

  d.潔凈程度較好。熱水雖不如自來水那樣潔凈，但水中的固形物和它的豁度對一般流量計不會帶來大的影響。

  e.腐蝕性。淡水對流量測量儀表沒有腐蝕，但地?zé)崴幸欢ǔ潭雀g，因?yàn)樗新入x子等，能將普通不銹鋼材料腐蝕，流體溫度越高，腐蝕越嚴重。

  f.對范圍度的要求不很高。動力廠(站)輸送熱水的泵一般大小結合，供熱量最大時，一般開數臺大泵，供熱量最小時，一般只開一臺小泵，最大流量與最小流量 之比約為5~10。單個用戶熱量計量用流量計，在采暖季節流量測量范圍度達10已能滿足需要，但在熱水閥關斷后，流量示值應為O。

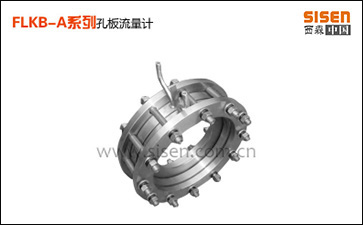

  ②孔板流量計。在動力廠(站)的大口徑管道上，孔板仍用來測量供水流量和回水流量，主要是取其下列優點。

  a.孔板本身可靠性高。不會因孔板原因而中斷供熱。

  b.檢定方便。孔板只需用幾何法檢定，而無需像有些流量傳感器、變送器那樣，必須送檢定中心在標準裝置上實流校準。

  c.口徑較大時，投資相對較省。

  它最大的不足是壓損較大，因而不利于節省動力。

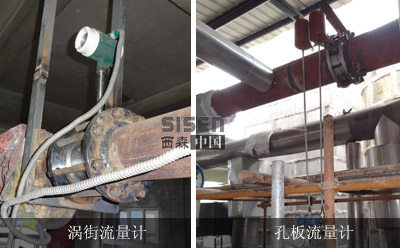

  ③渦街流量計。渦街流量計的壓力損失一般比孔板流量計小，精確度和范圍度都較孔板流量計為優，但是其口徑一般感300mm，在管道振動較大或環境有明顯振動的場所不宜選用。

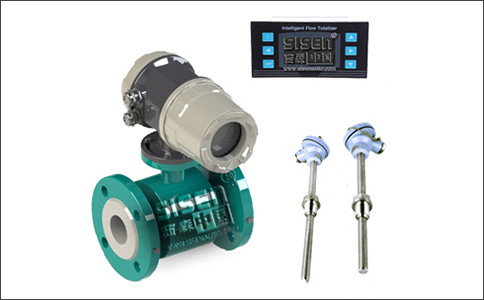

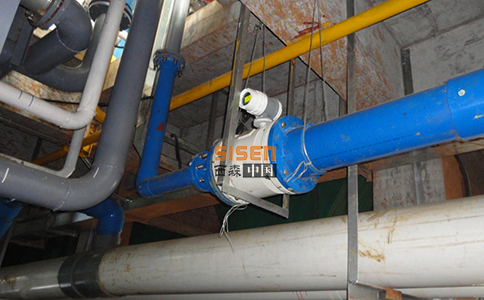

  ④電磁流量計。電磁流量計是熱水流量測量最理想的儀表。其顯著的優勢如下。

  a.壓損可忽略不計，因?yàn)槠錅y量管內徑與管道一致。

  b.口徑從小到大，系列齊全。

  c.測量精確度高，流速很低時仍能達到較高精確度。

  d.溫度等級能滿足測量需要。其中120℃的耐溫等級能滿足大多數對象的測量需要，180℃的耐溫等級能滿足流體溫度高于120℃測量對象的需要。

  e.壓力等級能滿足測量需要，在電磁流量計的產品樣本中，定型的大口徑電磁流量計的壓力等級有的只能達到0.6~1MPa，但可作為特殊訂貨，滿足壓力較高的使用對象的要求。

  f.有耐腐蝕的系列產品。地?zé)釤崴捎诋a(chǎn)地不同，所具有的腐蝕性也不同。對于含氯離子的地?zé)釤崴姶帕髁坑?jì)配以聚四氟乙烯內襯和欽電極就已能滿足需要。

  g.對管道及環境的振動適應性強。

  h.能測量脈動頻率不高的脈動流。

  ⑤旋轉式流量計。旋轉式流量計的優點是結構簡單，常與熱量表結為一體，使用方便，價格低廉，適合一般家用和非連續運行的對象。

  ⑥超聲流量計。超聲流量計在熱水流量測量中的成熟應用已有10多年的歷史，發展速度很快。夾裝式超聲流量計尤其適合一年四季無停車機會的測量對象。

  (2)溫度傳感器的選型 用于供回水溫度測量的傳感器通常選鉑熱電阻，因?yàn)槠浞€(wěn)定性好，精確度較高。具體選用時應注意如下方面。

  ①量選用A級精確度。在130℃時的誤差限為±0.41℃。

  ② 一個熱量計量點所用的供回水溫度傳感器應配對。所謂配對就是在為數眾多的可供選擇的一批鉑熱電阻成品中，分別測出0℃阻值及100℃阻值，然后選0℃阻值 和100℃阻值都最接近的兩支為一對，然后做好標記，配對使用。

   溫度傳感器配對比傳感器的精確度本身更重要。這是因?yàn)闇囟葌鞲衅鞯恼`差總是難免，但是在熱 水熱量計量系統中，如果一個熱量計量點中的溫度測量雖然有誤差，但供水溫度誤差與回水溫度誤差大小相等且方向相同，就不會對熱量計量帶來誤差。
